과목 : 배치계획             제2과제 : 대지분석               배점 : 25/100

제목 : 박물관의 최대 건축가능 범위


 1.

과제개요
문화재보호구역에 인접한 대지에 박물관을 건축하고자 한다. 아래 사항을 만족하면서 건축할 수 있는 박물관의 최대 건축가능 범위를 답안지의 배치도 및 단면도에 표시하시오.


2.

대지조건 및 설계조건
(1) 대지위치 : 일반주거지역
(2) 대지면적 : 660m²
(3) 인접현황 : 남측 도로 건너편은 문화재보호구역(답안지의 도면 참조)
(4) 도로폭에 따른 건축물의 높이제한은 고려하지 아니함
(5) 박물관은 도로경계선에서 1m 후퇴한 선(線)으로부터 건축가능
(6) 박물관은 서측 근린공원의 경계선에서 7m이상 이격
(7) 박물관은 문화재보호구역 경계선의 지표면(표고 20.0m)으로부터 높이 7.5m인 곳에서
     그린 사선(斜線, 수평거리와 수직거리의 비가 2 : 1)의 범위내에서 건축가능
(8) 박물관의 지상 1층 바닥은 표고 21m로 하여 절토 또는 성토를 함
(9) 박물관은 지상 4층이고 각 층의 층고는 4m
(10)각 층의 외벽은 수직벽으로 봄
(11)건폐율 : 60% 이하, 용적률 : 300% 이하


3.

도면작성

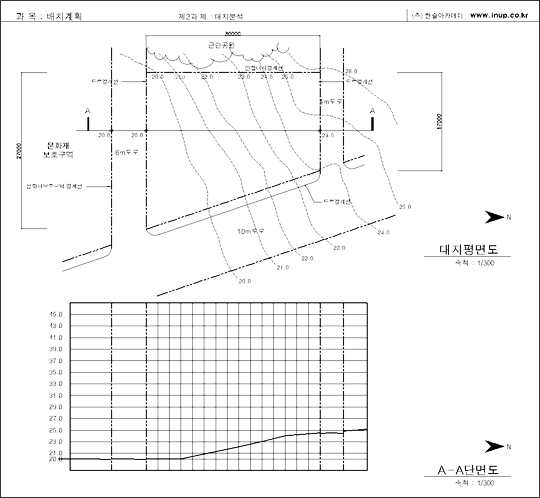

(1) 배치도 : 지상 각 층의 건축가능 범위를 실선으로 표시(축척 1/300)
(2) 단면도(A-A) : 주어진 격자 위에 다음사항을 표시(축척 1/300)
    ① 대지의 단면은 실선으로 표시
    ② 건축가능한 박물관의 최대 단면 외곽선은 실선으로 표시
    ③ 건축법령 및 설계조건을 만족하는 건축가능선은 점선으로 표시하고 명칭
       (예, 문화재보호구역으로부터의 사선 등)을 기입
(3) 주요치수를 기입(단위 : m)


4.

유의사항
(1) 제도는 반드시 흑색연필로 한다.(기타는 사용금지)
(2) 명시되지 않은 사항은 현행 관계 법령의 범위안에서 임의로 한다.
(3) 배치도 및 단면도의 표현은 <보기>를 참조한다.

<보기>


※ 배치도에서 2개 층 이상 겹칠 경우 최상부층만 표시
