과목 : 배치계획            제3과제 : 지형계획                 배점 : 25/100

제목 : 경사대지의 우수처리계획


 1.

과제개요
경사진 대지의 지형을 최대한 유지하면서 우수가 원활하게 처리될 수 있도록 대지를 조성하고자 한다. 답안지의 도면에 원활한 우수처리를 위하여 변경되는 등고선과 배수방향을 표시하시오.


2.

대지조건 및 설계조건

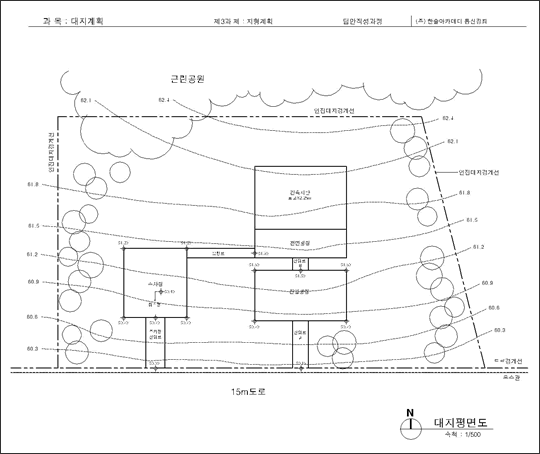

(1) 대지평면도 : 답안지의 도면 참조
(2) 대지에 있는 기존 수목은 보존
(3) 건축지반은 표고 62.25m에서 수평으로 조성
(4) 건축지반에는 우수가 흘러들지 않게 주변에 배수계획을 하고, 배수는 남측 15m 도로에 있는
    우수관으로 함
(5) 제시된 표고를 기준으로 대지 안의 등고선을 조정
(6) 경사도
    ① 전면광장, 진입광장, 주차장, 진입로A, 진입로B, 주차장 진입로 : 5% 이하
    ② 보행로 : 8% 이하
    ③ 대지의 나머지 부분 : 10% 이하
(7) 진입로A, 주차장 진입로의 횡단면은 <보기> 참조


3.

도면작성
(1) 조성된 등고선은 실선으로 표시
(2) 배수방향은 화살표로 표시
(3) 축 척 : 1/500


4.

유의사항
(1) 제도는 반드시 흑색연필로 한다. (기타는 사용금지)
(2) 명시되지 않은 사항은 현행 관계 법령의 범위안에서 임의로 한다.
