과목 : 배치계획               제1과제 : 대지계획               배점 : 50/100

제목 : 장애인 학교시설의 대지계획


 1.

과제개요
학교부지 및 아파트단지로 둘러싸인 대지에 장애인 학교를 건축하고자 한다.  아래 사항을 고려하여 장애인이 이용하는데 불편이 없도록 시설을 배치하시오.


 2.

대지조건 및 설계조건
(1) 대지조건
    ① 대지위치 : 일반주거지역

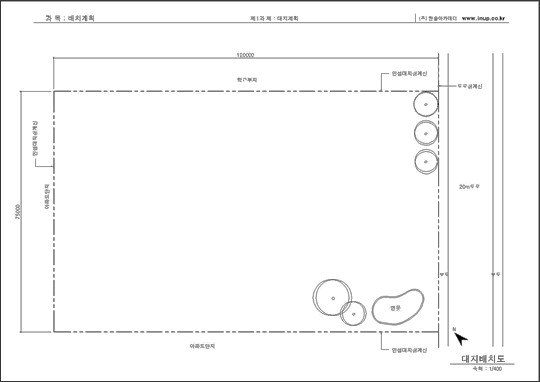

    ② 대지규모 및 인접현황 : 답안지의 도면참조

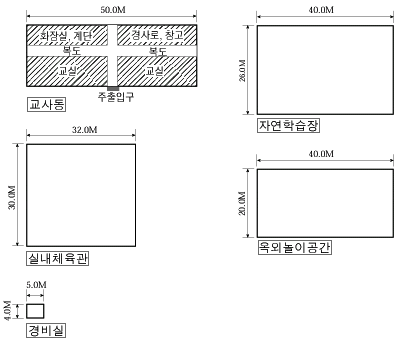

(2) 배치하고자 하는 시설(<보기> 참조)
   ① 교사동(校舍棟) : 18m×50m(건물높이 8m, 지상 2층)
   ② 실내체육관 : 30m×32m(건물높이 10m, 지상 1층)
   ③ 경비실 : 4m×5m
   ④ 옥외연결통로 : 폭 5m이상, 교사동과 실내체육관 연결
   ⑤ 자연학습장 : 26m×40m
   ⑥ 옥외놀이공간 : 20×40m
   ⑦ 주차장 : 30대 이상(장애인용 6대 포함)
   ⑧ 보도 : 폭 3.5m 이상(교문에서 교사동까지의 보도는 폭 5m 이상)
   ⑨ 조경 : 모든 인접대지 경계선으로부터 폭 6m이상, 교사동 앞면과 뒷면의 벽면으로부터 폭
                5m 이상(출입구 부분 제외)
   ⑩ 교문 : 설계자 재량으로 계획하되, 적절한 규모로 경비실과 연계하여 설치


 3.

시설배치의 주안점
(1) 교사동
    ① 교사동은 주차장, 자연학습장, 실내체육관 및 옥외높이공간과 가까이 있을 것
    ② 교사동은 향(向, Orientation)을 고려하여 배치
    ③ 교사동과 실내체육관의 외벽면은 12m 이상 이격시키고 교사동과 실내체육관의 출입구는
        옥외연결통로로 연결
(2) 차량 및 보행자 통행
     ① 교문은 차량과 보행자가 출입하는 부분에 설치하되, 차량과 보행자의 출입부분을 구분
     ② 대지내 차량동선과 보행자동선은 서로 분리하고 주차장 안의 차량동선은 일방통행
     ③ 실내체육관의 부출입구까지 서비스 차량이 출입할 수 있을 것
     ④ 교문에서 차량 출입 통로폭은 6m 이상
     ⑤ 교사동 앞면에 차량 승하차를 위한 공간을 설치하되 통로폭은 10m 이상
     ⑥ 20m 도로변에 가감속차로는 설치하지 않아도 됨
     ⑦ 대형버스 및 대형차량의 출입은 고려하지 않음
(3) 대지내에 있는 수목 및 연목은 보존


 4.

도면작성
(1) 시설은 실선으로 표시하고 시설명 표기
     단, 옥외연결통로는 점선으로 표시
(2) 건물의 출입구는 그 위치를 표시
(3) 주차장 입구 및 출구과 주차장안에서의 차량
     진행방향은 회살표로 표시
(4) 주차구획 : 실선으로 구획하고 주차면에는 일련번호를 기입하며 장애인주차면은 'H'로 표시
(5) 주요부분의 치수를 기입(단위 : m)
(6) 조경 및 바닥 패턴은 설계자 재량
(7) 축  척 : 1/400


 5.

유의사항
(1) 제도는 반드시 흑색연필로 한다. (기타는 사용금지)
(2) 명시되지 않은 사항은 현행 관계 법령의 범위안에서 임의로 한다.
