제목
전국 모의고사 구조 문의
질문유형 학원강의 > 3교시_구조계획 > 이춘호
글쓴이 심*숙 등록일 2017.09.01 답변상태 답변완료

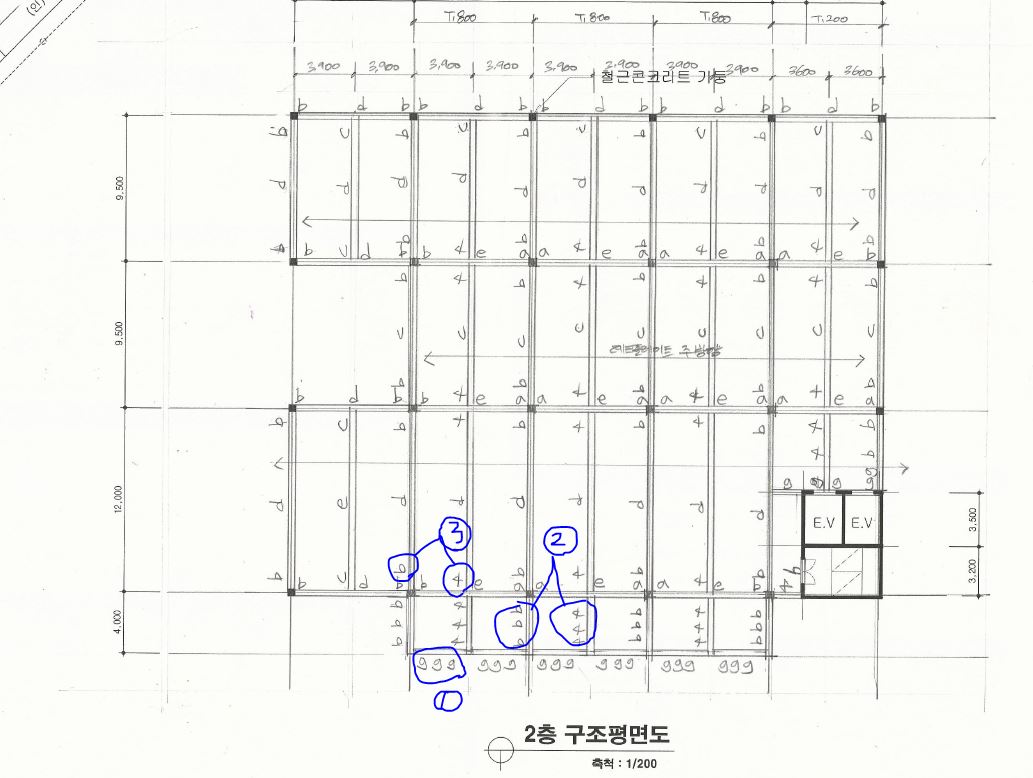

  • 1. 캔틀래버 슬라브 끝단 가로방향 보를 아래 도면과 같이 'g' 로 해도 되는지 여부

     : 답안에는  'h' 부호로 되어 있는데  스팬이 4m로 길어서 200짜리 부재로 쓴건가요?

    그런 이유라면 'g' 보호로 썼을때 부담이 많이 될까요?



    2. 캔틀레버 세로방향 보를  아래 도면과 같이 'b'와 'f' 두 가지를 혼용하여 써도 되는지 여부 :  12m 보의 단부를 각각 'f' 와 'b'로 계획하여 철근의 연속성 준다는 생각으로 캔틀래버 보도 같은 부호를 사용하다 보니 두가지를 쓰게됐습니다. 가능한 계획일까요?



    3. 12m 보의 단부에 'f' 를 써도 되는 지 여부 :  스팬이 길어서 주앙부가 아래로 쳐지는 만큼 단부는 상부로 많이 올라오지 않을것같아 'f' 를 썼습니다. 'f'는 부족할까요??



  • 학습관리자 |(2017.09.01 22:52)

    답변합니다.

    1. g배근도 가능합니다.

    2. 내측 b - 외측 f 배근 가능합니다.

    3. b배근 이상으로 적용하여야 합니다. (f는 작습니다.)

    화이팅하세요.

    이춘호
