제목
2013기출 단면검토 - 다른걸 올렸었네요
질문유형 학원강의 > 3교시_단면설계 > 오호영
글쓴이 곽*석 등록일 2017.08.22 답변상태 답변완료

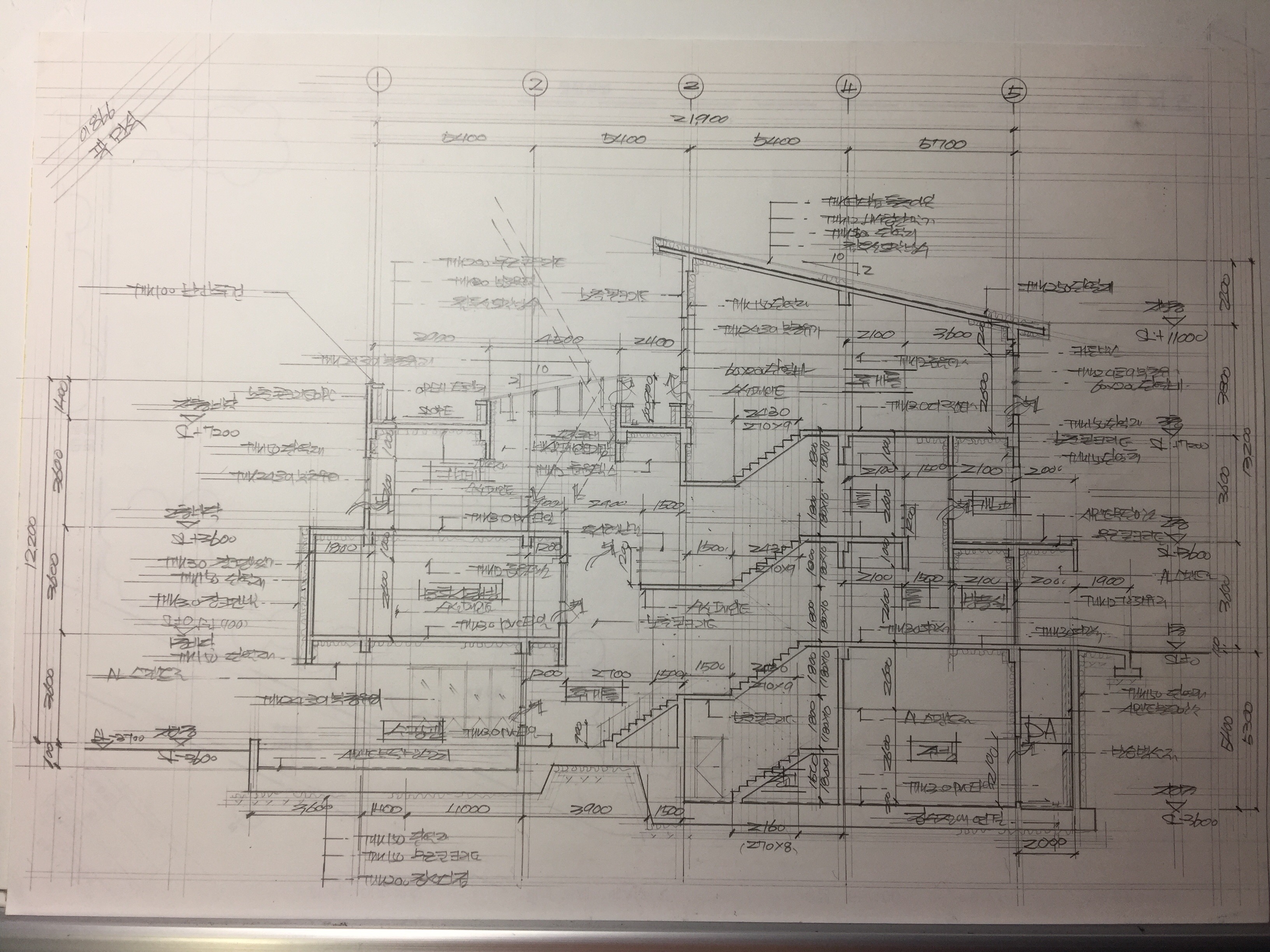

  • 저번에 잘못 올려서 다시 올립니다. 여기 계단을 보면 180으로 되어있어서 제가 직접 그런거 말고 따로 그려봤습니다.

    검토 부탁 드립니다

  • 오호영 |(2017.08.22 21:41)

    안녕하세요

    한솔아카데미 강사 오호영 입니다.



    - 2013년도 단면설게의 경우 제시 평면도의 계단 전체 길이를 제보시면 약 2.5m정도 이기 때문에 단높이를 160mm 정도로 계획을 못합니다.

    계단의 길이에 맞추다 보니 단높이가 180mm 가 계획이 된것 입니다.

    - 계단 주변 마감 글씨 추가

    - 나머지는 잘 됬습니다.



    감사합니다.
