1. 과제개요
도심 내 일반음식점을 효율적이고 경제적이면서 사용자의 쾌적성을
확보할 수 있도록 아래사항을 고려하여 설비덕트
시스템의 평면도를 작성하시오.
2. 설계조선
|
(1)
|
건축구조
① 지상2층(식당
및 주방), 각층 층고 : 4.2m
②
천장 : 반자없는 노출된 구조
|
|
(2)
|
실내설계조건
① 실내는
온도, 습도, 기류 및 및 청정도에서
쾌적한
환경을
유지한다.
② 실내의 일부하는
1층과 2층이 같다.
③ 냄새제거
및 공기순환을 위하여, 식당기압은
주방보다
약간
높게 유지하여 공기흐름의 방향을
식당에서 주방 쪽으로
향하도록 계획한다.
④ 노출된
덕트를 실내의장요소로 이용하는
점을 고려
한다.
|
|
(3)
|
공기조화설비 계획
① 패키지형
공기조화기를 지붕(지붕평면도
참조)에 설치
하여
수직덕트에 접속한다.
② 간선덕트
방식을 선택하고 배기덕트는 덕트리턴방식을
채택한다.
③
공기 분배가 실내에 균일하게
이루어지게 급기구와
배기구의
위치 및 간격을 계획한다. 배기구의
숫자는
급기구의
절반정도를 적용한다.
④ 실내
필요급기량은 바닥단위면적(m
)당 0.01m /sec
으로
계산하고 급기구 하나의 급기량은
0.185m /sec를 적용한다.
단, 모든 급기구가 동일한 공기량을
공급
한다.
⑤
덕트의 단면적을 산정하기 위한
덕트 내의 공기속도는
4m/sec로
한다.
⑥
주방과 화장실의 배기는 지붕평면도에
표시된
배기휀에
의하여 강제 배기된다.
|
|

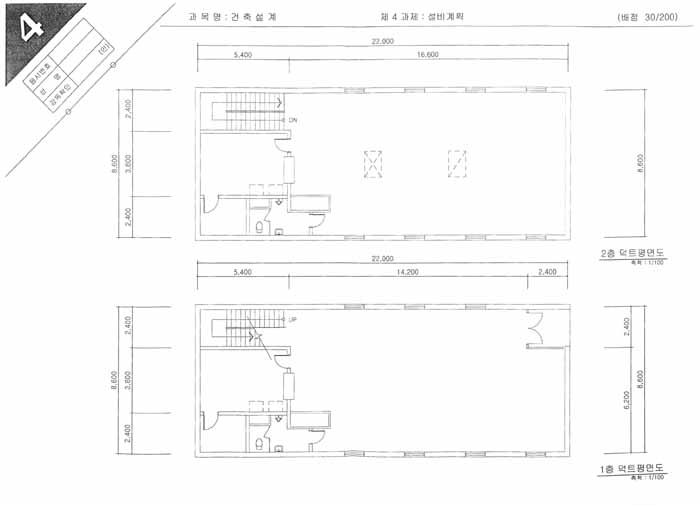

3. 도면작성요령
|
(1)
|
도면작성은 보기를 참조하여
표현
|
|
(2)
|
간선덕트 및 분기덕트용 수평급기덕트는
단면적을 산정하여 단면적에 맞게
두선으로 표현하여 덕트 크기가
변화하는 모습을 보일 것
|
|
(3)
|
급기구 및 배기구 위치 표시
|
|
(4)
|
덕트샤프트 내에 수직급기
및 배기덕트 표시
|
|
(5)
|
단 위 :
mm
|
|
(6)
|
축 척 :
1/100
|
4. 유의사항
|
(1)
|
제도는 반드시 흑색연필로
한다.(기타는 사용금지)
|
|
(2)
|
명시되지 않은 사항은 현행
관계 법령의 범위 안에서 임의로
한다.
|

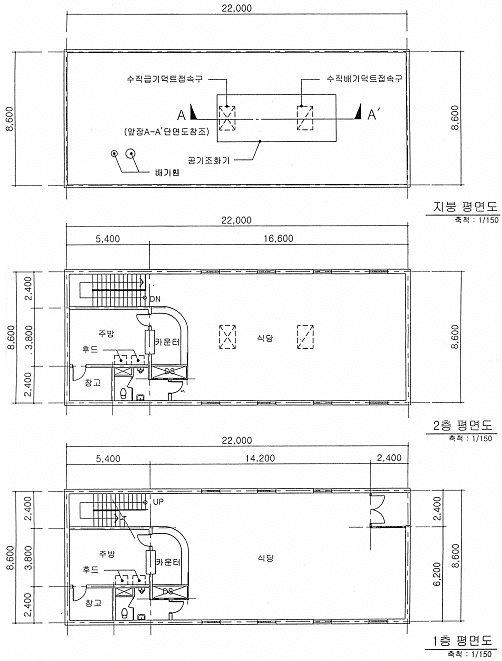

<보기>
|
