1. 과제개요

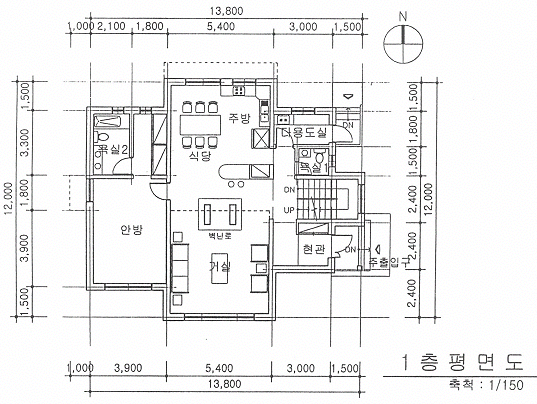

50대 중반 건축사부부와 두자녀를 위해 제시된 단독주택
평면 을 바탕으로 지붕을 설계하시오.
2. 주요설계개념
|
(1)
|
지상 2층으로 설계된 주택으로
외부벽체는 350mm 노출콘크리트마감,
내부벽체는 150mm 노출콘크리트
벽으로 함.
|
|
(2)
|
처마길이는 외벽으로부터 60cm
|
|
(3)
|
처마높이는 2층 각실의 천장높이와
동일
(단, 1층 거실 남측창
위의 처마높이는 예외임)
|
|
(4)
|
2층 가족실 북측 개구부는
박공형의 창이 되도록 박공지붕을
구성하여 외부조망을 극대화함.
|
|
(5)
|
현관과 계단실 부분의 지붕은
박공지붕으로 친근감을 느낄 수
있도록 높이를 가능한한 낮춤
|
|
(6)
|
지붕구성
① 모든 지붕구성은
박공지붕으로 하며 경사는 5/10임
②
지붕마감은 기와가락 동판잇기로
하며 간격은
300mm로
함
|
|
(7)
|
지붕배수
모든 지붕면의
빗물은 상자홈통과 선홈통을 이용하여
처리함.(보기참조)
|
|
(8)
|
배관설비 및 채광창
①
각 화장실마다 환기휀용 개구부를
확보 해야 함
② 거실 천장
지붕에 1,600mm 폭의 고측창을
설치하며
채광이

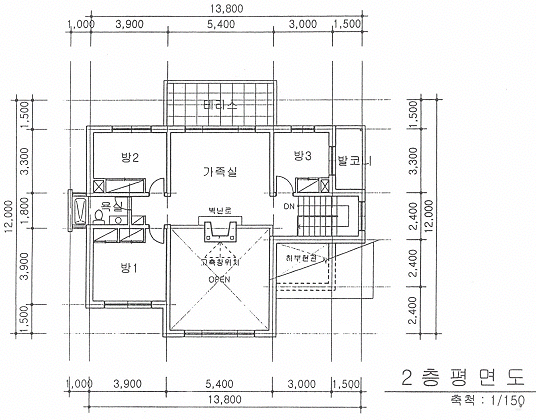

들도록 함.(2층평면도 참조)
|
3. 도면작성요령
|
(1)
|

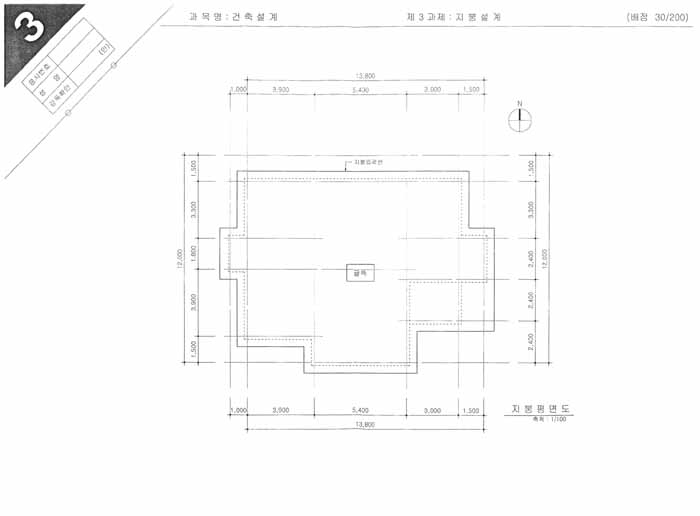

답안지에 표시한 지붕선은
전체적 외곽선만 표시한 것으로
높이의 변화에 따라 굵은 실선으로
분리 표시하며 각각의 경사방향
화살표시와 경사도를 표시한다.
|
|
(2)
|
지붕 위에 보기와 같은 부호로
위치를 표시한다.
|
|
4. 유의사항
|
(1)
|
제도는 반드시 흑색연필로
한다.(기타는 사용금지)
|
|
(2)
|
명시되지 않은 사항은 현행
관계 법령의 범위 안에서 임의로
한다.
|
<보기>
|
