1. 과제개요

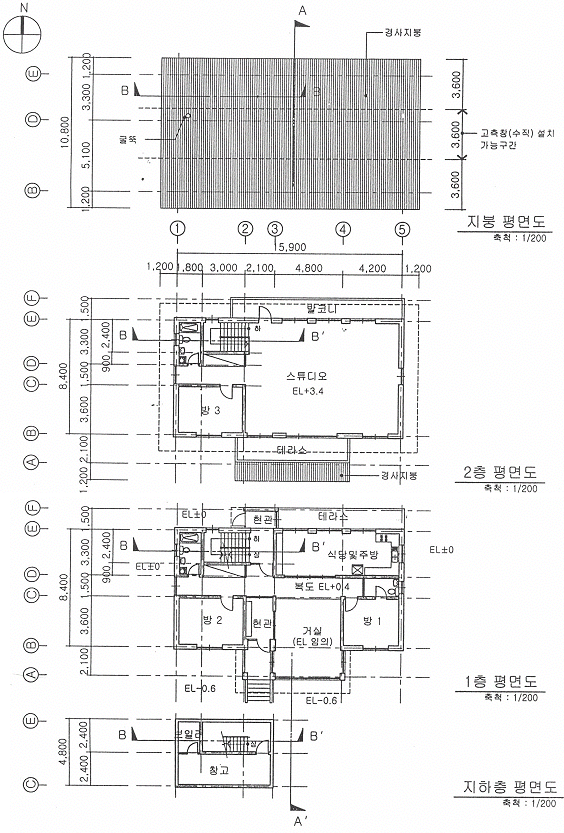

제시된 단독주택의 평면도를 바탕으로 단면지시선 A 및
B를 기준으로 한 단면도를 각각 작성하시오.
2. 주요설계개념
|
(1)
|
2층 스튜디오에서 천장(또는 상부구조)은
대공간으로서의 분위기와 채광을,
북측창호는 북측 단독주택의 프라이버시를
고려한다.
|
|
(2)
|
1층 거실에서 바닥과 천장은
공간확대 분위기를, 전면창은
전면보도의 보행인으로부터의
프라이버시를 고려한다.
|
3. 설계조건
|
(1)
|
규 모 :
지하1층, 지상2층
|
|
(2)
|
구 조 :
철근콘크리트조, 지붕은 목조트러스
|
|
(3)
|
설 비 :
온수바닥난방, 개별 냉방기
|
|
(4)
|
지표면 및 바닥마감 높이
①
지표면 : 북측, 동측, 서측 ±0.0,
남측 -0.6m
② 바닥마감 높이
· 지하층
바닥 : EL -2.6m
·
1층 바닥 : EL +0.4m
·
2층 바닥 : EL +3.4m
·
현관, 화장실, 테라스, 발코니
등의 콘크리트 바닥은
배수를
고려함
|
|
(5)
|
반자(또는 천장) 높이
①
실별 기능에 적합하게 정하고
표시
② 거실의 반자높이는
2.7m를 확보
|
|
(6)
|
구조체 및 벽체 단면
①
구조벽 및 지하층 옹벽 : 두께
200mm
② 슬라브 : 두께 200mm
③
트러스 : 목재(150×300mm)를
주요부재로 사용하며
1.8m
간격 설치
|
|
|
(7)
|
벽 체
① 외벽 : 두께 350mm(구조벽
및 치장벽돌 포함)
② 내벽
: 두께 200mm
|
|
(8)
|
기 초
① 구조벽
줄기초 : 폭 800mm, 두께 300mm
②
동결선 깊이 : 지표면에서 1.0m
③
지하층 : 온통기초 두께 300mm
|
|
(9)
|
지 붕
① 경사지붕(4/10~6/10경사)으로
하며 고측창(수직)을
북향으로
설치
·
창틀규격 : 10m(W)×1m(H)
②
지붕구조체
(트러스 상부의
장선부터 아스팔트슁글까지) 두께
200mm
|

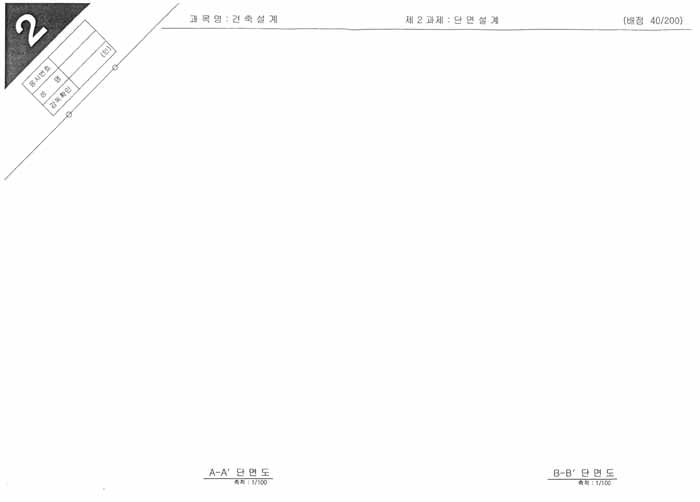

4. 도면작성요령
|
(1)
|
B-B'단면도는 계단실을 포함한
건물 절반만 작성한다.
|
|
(2)
|
단면과 함께 보이는 내·외부
입면은 가는 실선으로, 보이지
않는 기초는 점선으로 표현
|
|
(3)
|
층고, 반자높이, 개구부 창대높이,
지면에서 기초까지의 깊이, 기타
주요치수를 표기
|
|
(4)
|
치수가 제시되지 않은 개구부
등은 적절히 표현
|
|
(5)
|
단 위 :
mm
|
|
(6)
|
축 척 :
1/100
|
5. 유의사항
|
(1)
|
제도는 흑색연필로 하며 기타는
사용을 금지한다.
|
|
(2)
|
명시되지 않은 사항은 현행
관계 법령의 범위 안에서 임의로
한다.
|
|
