| 과 목
: 건축설계 제1과제 :
평면설계 배점
: 100/200 응시번호
: 성명
: |
|
|
|
|
|
| 제목: OO기념관 평면설계 |
|
1. 과제개요
지역 문화발전에 기여하는 소규모의 기념관을 기존건물에
연결하여 증축하고자 한다.아래 사항을
고려하여 평면도를
작성하시오.
2. 건축개요
|
|
(1) 용도지역 : 제2종 일반주거지역
|
|
|

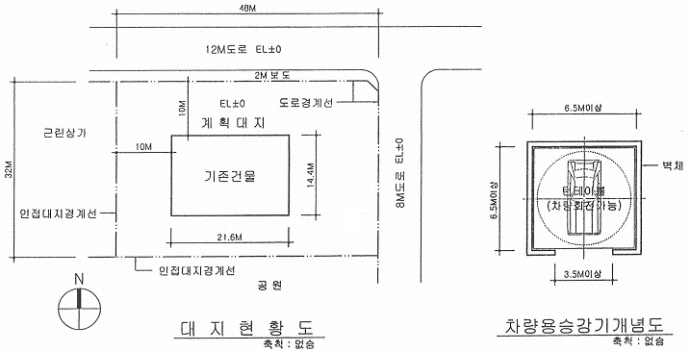

(2) 주변현황 : 대지 현황도
참조
|
|
|
(3) 대지면적 : 1,530㎡
|
|
|
(4) 건 페 율 : 60%
이하
|
|
|
(5) 용 적 률 : 200% 이하
|
|
|
(6) 규 모(기존
및 증축건물) : 지하1층, 지상2층
|
|
|
(7) 구 조
: 철근콘크리트조
|
|
|
(8) 층 고
※ 기존 건물
①
1층:3.9m ② 2층:3.6m
③ 지하층:4.5m
※
증축 건물
①
1층:4.5m ② 2층:4.2m
③ 지하층:4.5m
|
3. 설계조건
|
|
(1) 계획건축물은 인접대지경계선
및 도로경계선에서 2m
이상
이격하여야 함.
|
|
|
(2) 기존건물의 주요구조부는
그대로 유지하되 추가로 계단,
승강기
등이 필요시 그 부분의 바닥은
변경할 수 있음 (단,
바닥높이는 변경불가)
|
|
|
(3) 기존건물에 대한 증축건물의
연결방법은 기존 구조체
(기둥,
기초, 바닥 등)를 활용하는 것으로
함
|
|
|
(4) 기존건물과 증축건물의
1층 바닥높이는 EL+300mm로 함
|
|
|
(5) 2층 전시실의 바닥높이는
기존건물의 2층 바닥높이와
같게
함
|
|
|
(6) 장애인용 승강기 1대를
설치하며, 장애인 동선을
고려하여
계획함
|
|
|
(7) 피난을 고려하여 막다른
복도(dead-end corridor)는
피하도록
함
|
|
|
(8) 도로에서 직접 출입가능한
옥외전시장을 설치함
(면적
100m 이상, 너비 3m 이상)
|
|
|
(9) 옥외전시장과 연계된 정원을
조성함
(면적
100m 이상, 너비 3m 이상)
|
|
|
(10)
|
지상주차 4대(장애인용 1대
포함)를 지하주차장 진.출입구에
인접하여 배치함
|
|
(16)
|
지하 기계식주차장(20대 수용)
진.출입은 차량용 승강기(Car
Lift)를 이용함
|
4. 실별 소요면적 및 요구사항
(1) 실별 소요면적은 <표>를
참조
(2) 각실별 바닥면적,
각층별 바닥면적 및 연면적은 각각 5%
범위
내에서 증감 가능
5. 도면작성요령
|
|
(1) 1, 2층 평면도 작성(1층
평면도에 조경, 보도, 주차관련
등의
옥외시설물을 표현)
|
|
|
(2) 출입문, 기둥, 실명, 바닥높이,
주요치수 등을 표기
|
|
|
(3) 벽과 개구부가 구분되도록
표현
|
|
|
(4) 지하층에 기계/전기실,
창고, 기계식주차장 등이 포함
되지만
도면작성은 생략
|
|
|
(5) 평면도에서 피로티 상부
및 상층의 돌출부는 점선으로
표시
|
|
|
(6) 답안지에 표현된 기존건물의
기둥 및 계단 평면을 이용
하여
평면도를 완성할 것
|
|
|
(7) 단 위
: mm
|
|
|
(8) 축 척
: 1/200
|
6. 유의사항
(1) 제도는 반드시 흑색연필로
한다.(기타는 사용금지)
(2)
명시되지 않은 사항은 현행 관계 법령의 범위
안에서
임의로
한다.
(3) 치수표기시 답안지의
여백이 없을 때는 융통성있게
표기한다.
|
|
|
|
|
|
|
|
|
|
|
<표> 실별 소요면적 및 요구사항
|
위치
|
실명
|
실수
|
면적(㎡)
|
요구사항
|
|
1층
|
전 시 실
|
1
|
140
|
실바닥의 60㎡ 이상을 2개층 높이로
하여 2층 전시실과 시각적으로 연결
|
|
전시실의 전실
|
1
|
50
|
휴게공간 고려, 로비에 인접
|
|
영상관
|
1
|
75
|
로비에 인접
|
|
기념품점
|
1
|
50
|
로비에 인접
|
|
자료보관실
|
1
|
25
|
|
|
관리실
|
1
|
25
|
로비에 인접
|
|
화장실
|
1
|
35
|
· 남 : 장애인용 1개
대
변 기 1개
소
변 기 3개
|
·여 : 장애인용 1개
대
변 기 2개
|
|
차량용 승강기실
|
1
|
50
|
차량용 승강기 개념도 참조
|
|
로비,계단,승강기,복도,안내카운터
등
|
150
|
로비에 안내카운터(10㎡ ) 설치
|
|
소계
|
600
|
|
|
2층
|
전시실
|
1
|
100
|
1층 전시실로부터 직접 이동이 가능하게
함.
1층 전시실과 시각적으로 연결
|
|
휴게라운지
|
1
|
40
|
남측에 면함
|
|
세미나실(중)
|
1
|
30
|
세미나실(소)에 인접
|
|
세미나실(소)
|
2
|
50
|
세미나실(중)에 인접(2개소, 각각 25㎡
)
|
|
인터넷 검색실
|
1
|
20
|
정기간행물실에 인접
|
|
정기간행물실
|
1
|
20
|
인터넷 검색실에 인접
|
|
사무실
|
1
|
50
|
관장실에 인접
|
|
관장실
|
1
|
35
|
사무실에 인접
|
|
전산실
|
1
|
20
|
사무실에 인접
|
|
회의실
|
1
|
35
|
|
|
전시실 창고
|
1
|
15
|
|
|
화장실
|
1
|
35
|
1층 화장실과 동일
|
|
계단실,승강기,복도 등
|
1
|
190
|
|
|
소계
|
640
|
|
|
합계
|
1,240
|
|
|
|
|
|
|
|
|
|

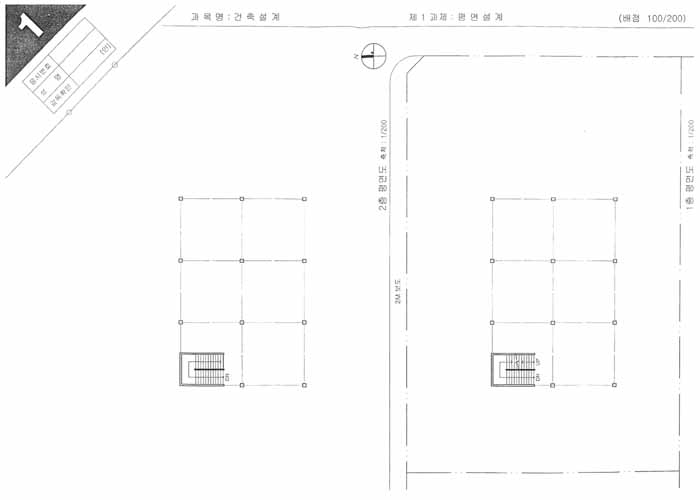

<답안작성용지>
|
|
|
|
|
