한솔아카데미-2003.9.21시행 건축사자격시험

2003년도 건축사자격시험 문제

이 문제는 수험생의 기억을 토대로 재작성되었습니다.

과 목 : 건축설계 제3과제 : 구조계획 배점 :30/200 응시번호 : 성명 :

제목: 경사지 전원주택 대지조성계획

1. 과제개요

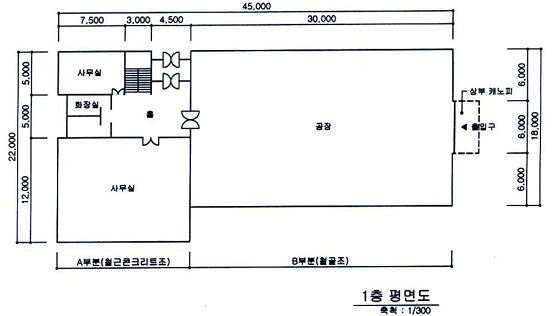

제시된 도면은 철근콘크리트조와 철골조가 복합된 2층의 공장 건축물이다.
아래 사항을 고려하여 지붕층 바닥의 구조평면도를 작성하시오.

2. 설계조건

(1)	규모 : 지상 2층
(2)	구조 ① A부분(사무실 및 실험실) : 철근콘크리트조 ② B부분(공장) : 철골조
(3)	층고 ① A부분 : 3,500mm (1, 2층) ② B부분 : 7,000mm (1층)
(4)	각 층 바닥 및 지붕 슬래브 : 두께 150mm
(5)	A부분은 철근콘크리트의 평지붕이며, B부분은 최대 3.6m 스팬을 지지할 수 있는 메탈데크플레이트를 사용한 평지붕임
(6)	B부분은 횡력의 영향을 고려하여 구조부재를 배치하며 내부에는 기둥을 배치하지 않음
(7)	철골조의 기둥 및 보는 H형강을 사용
(8)	A부분과 B부분이 만나는 부위에는 가장 합리적이고 경제적인 구조방식을 채택

3. 도면작성요령

4. 유의사항

(1)	제도는 반드시 흑색연필로 한다.(기타는 사용금지)
(2)	명시되지 않은 사항은 현행 관계 법령의 범위안에서 임의로 한다.
(3)	답안지 및 문제지의 평면도에 표시된 모든선은 중심선이다.

<보기>
