제목: 소규모 전시장 단면설계
1. 과제개요

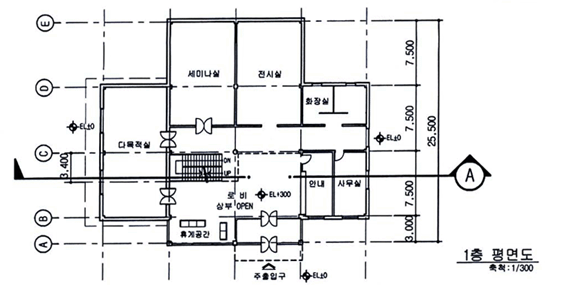

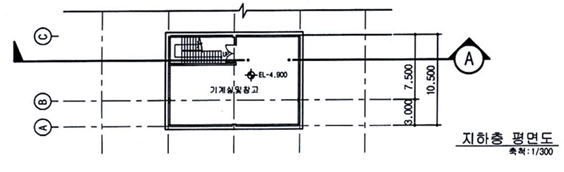

제시된 도면은 도심지에 위치한 소규모
전시장의 평면도이다.
평면도에 표시되어 있는 단면지시선 ‘A’를
기준으로 아래 사항을 고려하여 주단면도를 작성하시오.
2. 설계조건
(1)
|
규모 : 지하1층,
지상 2층 |
(2) |
구조 : 철근콘크리트조 |
(3)
|
설비 : 냉난방
중앙식 덕트방식 |
(4) |
층별 바닥 마감레벨
① 지하1층 바닥 : EL -4,900mm
② 1층 바닥
: EL +300mm
③ 2층 바닥 : EL +5,300mm
④ 2층
지붕바닥 : EL +10,300mm
⑤ 발코니 : EL +5,200mm |
(5)
|
각 실의 반자높이(천장높이)
① 안내·사무실 : 3,000mm
② 다목적실 : 4,500mm
③ 전시실 : 3,600mm
④ 로비, 복도 등 : 임의 |
(6) |
기둥
①
외주부 및 내부 기둥 : 400×400mm
② 내부원형기둥
: 직경 500mm |
(7)
|
보
① 지붕층보(W×
D) : 400×600mm
② 1, 2층 바닥보(W× D) : 400×600mm
③ 지중보 (W×D) : 400×800mm
※ 보의 춤은 필요에
따라 조정 가능 |
(8)
|
외벽 : 두께
350mm
(화강석 외부마감 포함) |
(9) |
내벽 : 두께
및 재료는 임의 |
(10)
|
지하층
옹벽 : 두께 300mm |
(11) |
슬래브 : 두께
150mm
(마감재료 및 마감두께는 임의) |
|
(12) |
기초
①
형식 : 독립기초(지하층 제외)
② 기초판
·외주부
: 1,200×1,200mm, 두께 500mm
③ 동결선 : 지면(ground
level)에서 1,000mm
④ 지하층 : 온통기초 두께 500mm |
(13) |
지붕
①
다목적실 지붕 : 두께 150mm 슬래브, 모임 지붕형태,
경사도는 3/10
② 천창 :
5,000×5,000mm,
알루미늄바
+24mm 복층유리
모임지붕형태,
경사도는 1/1
③ 2층 지붕 : 평지붕, 두께 150mm 슬래브
④ 발코니 난간 : 높이 1,100mm(투시형)
⑤ 2층 지붕
파라펫 : 높이 600mm
⑥ 내부게단 난간 및 복도 난간은
높이 1,100mm이며
투시형으로
함. |
3. 도면작성요령
(1)
|
단면지시선
‘A’에 의해 보여지는 내·외부 입면들을 모두 표현 |
(2) |
층고, 반자높이,
개구부높이, 부위별 바닥높이, 지면에서 기초까지의 깊이
등 주요치수 표기 |
(3)
|
단면지시선
‘A’에 의해 보여지지 않는 기초는 점선으로 표기 |
(4) |
단열재, 설비시스템,
방수재료 등의 표기는 생략 |
(5)
|
치수가 제시되지
않은 개구부 등은 임의로 표현 |
(6) |
단위 : mm |
(7)
|
축척
: 1/100 |
4. 유의사항
(1)
|
제도는 반드시
흑색연필로 한다.(기타는 사용금지) |
(2) |
명시되지 않은
사항은 현행 관계 법령의 범위안에서 임의로 한다. |
|
