제목: 대학병원 부속시설
및 기숙사 배치계획
1. 과제개요
도심지 대학병원의 부속시설 및 기숙사를
주어진 대지 위에 신축하고자 한다.
아래 사항을 고려하여 시설들을
배치하시오.
2. 대지개요
(1)
용도지역 : 제3종 일반주거지역
(2) 대지규모
: 6,650㎡(95m × 70m)
(3) 주변현황 :

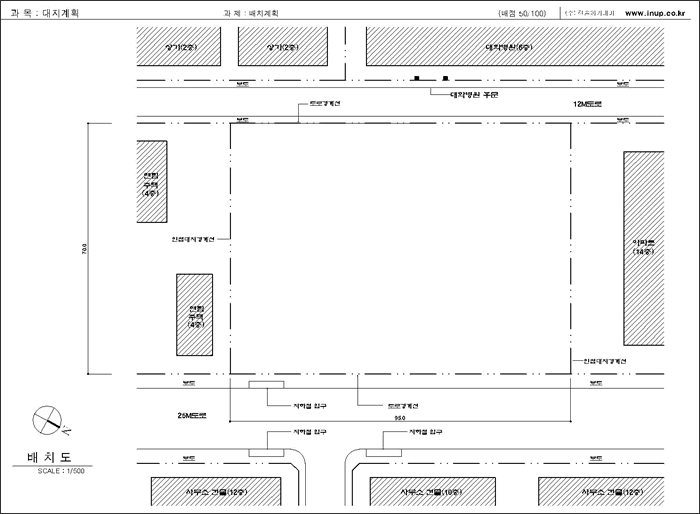

답안지 배치도 참조
3. 계획조건
(1) 배치 요구시설
① |
기숙사동(2개동) |
|
·각 10m ×
28m, 지상 6층 (높이 20m) |
② |
다목적 강당 |
|
·20m × 36m,
지상 1층 (높이 10m)
·강당, 실내체육 및 공연 등의
다목적 용도 |
③ |
후생복지관 |
|
·12m × 25m,
지상 5층 (높이 18m)
·강의실, 세미나실, 학생활동실,
식당 등 |
④ |
옥외휴게공간 |
|
·700㎡
이상의 다목적 잔디광장
·장래 기숙사 증축 예정지 |
⑤
|
옥외주차장
: 10대 이상 |
⑥ |
지하주차장
진입경사로 : 너비 6m 이상 |
⑦ |
하역장 : 5m
× 10m |
⑧ |
대지내 보행로 |
|
·너비 2m 이상
·주진입 보행로, 보행자 광장 등의 크기는 임의로 계획 |
⑨ |
대지내 차량도로
: 너비 6m 이상 |
⑩
|
최소 조경폭
: 2m |
⑪ |
정문 및 후문 |
|
·정문 : 보행자
및 차량
·후문 : 보행자 전용 |
|
(2) 배치계획시 고려사항
① |
주변 여건에
따라 교통소음, 프라이버시, 조망 등에 대비하여 계획 |
② |
기숙사동의
인동간격은 건축물 높이의 0.8배 이상 |
③ |
모든 건축물들은
대지경계선으로부터 6m이상 이격(지하주차장 진입경사로,
정문 및 후문은 제외)
|
④ |
후생복지관
및 다목적 강당은 대학병원 직원들의 이용이 편리하도록
배치
|
⑤ |
지하철역 입구에
근접하여 보행자를 위한 후문 설치 |
⑥ |
대지 내의 차량과
보행자 동선은 교차되지 않도록 분리
|
⑦ |
옥외주차장은
방문객용이며 후생복지관에 근접
|
⑧ |
직원용 주차장은
다목적 강당 지하층에 설치되며 경사로로 진입 |
⑨ |
하역장은 후생복지관과
다목적 강당에 인접 |
4. 도면작성요령
(1) 모든 시설은 실선으로 표시하고 시설명을
표기
(2) 각 건축물의 주출입구 위치를
표시
(3) 차량의 진출입을 표시
(4)
정문과 후문의 표시는 임의로 함
(5) 대학병원과의
보행동선 연결을 위한 횡단보도 표현
(6)
주요치수 표기
(7) 단위 : m
(8)
축척 : 1/500
5. 유의사항
(1) 제도는
반드시 흑색연필로 한다.(기타는 사용금지)
(2) 명시되지 않은 사항은
현행 관계 법령의 범위안에서 임의로
한다. |
