2002년도 건축사자격시험 문제

과 목 : 건축설계 제4과제 : 계단설계 배점 : 25/200 응시번호 : 성명 :

제목:기존건물 2동을 연결하는 홀의 계단설계

1. 과제개요

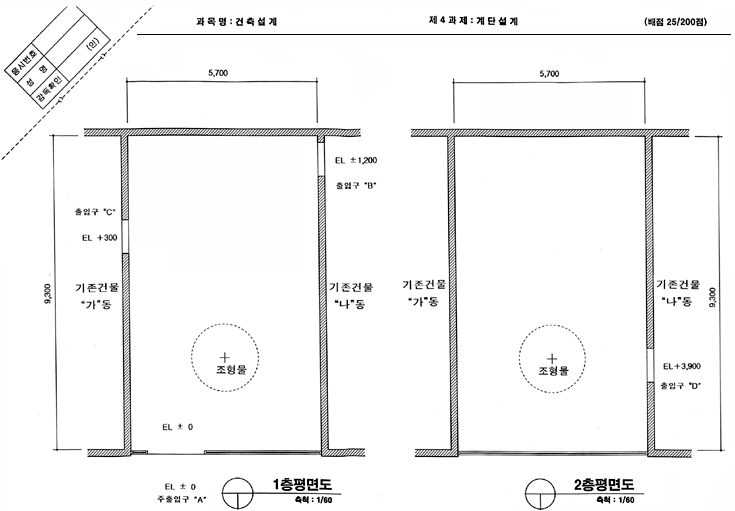

답안지에 제시된 2층 규모의 기존 건물 가동과 나동 사이에 홀 공간(5.7 x 9.3m)을 증축하여 두 동의 각층을 연결하는 계단·참·경사로·통로 및 외부로의 출입구를 그 내부에 계획하려 한다. 주어진 각층 출입구의 바닥높이를 고려하고 아래 사항들을 충족시키는 평면도를 완성하시오.

2. 설계 주안점

⑴ 홀 내부에는 지름 2m, 높이 5m의 조형물이 있으며 조형물
    주변으로의 개방감을 최대한 확보한다.
⑵ 주출입구 'A'부터 출입구 'C'까지는 계단외에 추가로 장애자를
    고려한 경사로를 설치한다.
⑶ 출입구 'B'와 'D'에는 장애인용 안전지대를 설치한다.
   (장애인용 안전지대 : 화재 등 비상사태 발생시 장애인이 피신
    할 수 있는 공간)
⑷ 실내 조형물은 바닥 레벨 0에 설치한다.
⑸ 방화구획은 고려하지 않는다.

3. 설계조건

⑴ 계단
    ① 계단폭 : 1.5m
    ② 계단참 너비는 계단폭 이상으로 한다.
    ③ 모든 계단의 단너비와 단높이는 각각 300mm와 150mm의
        균일한 치수로 한다.
    ④ 계단참의 장애인용 안전지대는 900 x 1,200mm를 확보
        하며 이는 통로를 막지 않도록 한다.

⑵ 경사로
    ① 유효폭 : 1.2m
    ② 경사도 : 1/12
    ③ 경사로의 시작부분, 경사로참 및 경사로 끝부분에서는
        휠체어가 회전할 수 있도록 1,500 x 1,500mm규모의 공간
        을 확보한다.
⑶ 난간
    ① 계단의 양쪽에 설치하고, 최소한 한쪽의 계단 난간은 시작
        및 끝 부분에서 수평방향으로 300mm 이상 연장한다.
    ② 계단참에서 벽체가 없는 부분은 난간을 설치한다.
⑷ 출입문
    ① 출입문은 1짝으로 한다. 단, 주출입구 'A'는 2짝으로 한다.
    ② 출입문이 열리는 각도는 90도 이상으로 한다.
    ③ 출입문은 피난방향을 고려한다.
⑸ 기타
    ① 계단의 모든 부분에서의 최소 천장고는 디딤판으로부터
        수직방향으로 2.1m 이상이어야 한다.
    ② 계단 및 통로는 슬래브 두께 200mm의 구조로 한다.

4. 도면작성

⑴ 평면도 축척 : 1/60
⑵ 주요 치수를 기입(치수 단위 : mm)
⑶ 각 계단참 및 통로의 바닥 높이를 표현하되, 레벨 0을 기준
으로 표시
⑷ 출입문의 열리는 방향을 표시
⑸ 계단 및 경사로에는 UP, DN 표시
⑹ 재료는 표시하지 않음

5. 유의사항

⑴ 제도는 반드시 흑색연필로 한다. (기타는 사용금지)
⑵ 설계조건 이외의 관계법규는 고려하지 않는다.
