한솔아카데미-2002.9.29시행 건축사자격시험

2002년도 건축사자격시험 문제

과 목 : 건축설계 제3과제 : 구조계획 배점 : 25/200 응시번호 : 성명 :

제목 : 고층 백화점의 구조평면계획

1. 과제개요

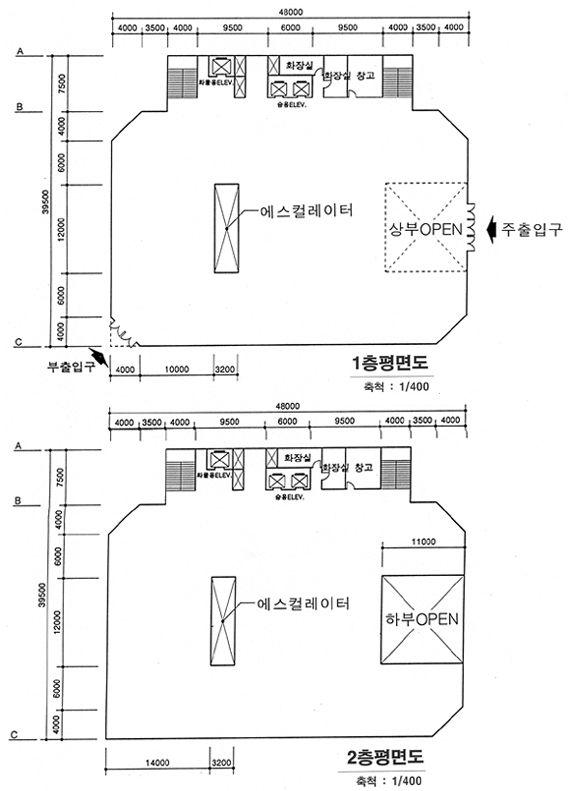

제시된 1층·2층 평면도를 갖는 15층 백화점 건물에 대하여 구조
계획을 하려고 한다.
지상 2층 바닥의 구조평면도를 아래의 사항에 적합하게 작성
하시오.

2. 설계조건

⑴ 평면도상 계단실과 앨리베이터실이 있는 A-B열 사이에는
    철근콘크리트 벽체와 철근콘크리트 보를 사용하며, B-C열
    사이에는 철골조를 사용한다.
⑵ 중력 및 횡력에 적절히 저항할 수 있도록 구조부재를 배
    한다.
⑶ 건물용도가 백화점이므로 건물의 내부에는 최소한의 기둥을
    배치하여 장스팬의 공간을 확보한다.
⑷ 1층 부출입구 위치에는 원활한 출입동선을 위하여 건물
    외부에 기둥을 설치하여서는 아니된다.
⑸ A-B열 사이의 철근콘크리트조 부분의 바닥슬래브 두께는
    150mm이다.

⑹ 철골조 부분의 바닥슬래브는 데크플레이트를 사용하는 합성
슬래브로서 시공시 최대 3.6m 스팬을 지지할 수 있는
데크플레이트를 사용한다.
⑺ 보는 H형강을 사용하며, 보의 최대 춤은 700 mm이다.
⑻ 기둥은 철근콘크리트 피복 H형강의 합성기둥을 사용한다.

3. 도면작성

⑴ 답안지에 제시된 2층 평면도의 A-B열 사이에는 철근콘크리트
    보를 배치하고, B-C열 사이에는 합성기둥·강재보·가새 등의
    필요한 구조부재를 배치⑵ 각 부재의 표시는 답안지의
   <보기〉에서 정하는 바에 따름
⑶ 기둥·보 간격의 치수 기입은 생략
⑷ 축척 : 1/300
⑸ 치수 : mm

4. 유의사항

제도는 반드시 흑색연필로 한다. (기타는 사용금지)
