2002년도 건축사자격시험 문제

과 목 : 대지계획 제3과제 : 지형계획 배점 : 25/200 응시번호 : 성명 :

제목 : 경사지형에 연수원 건립을 위한 부지
조성계획

1. 과제개요

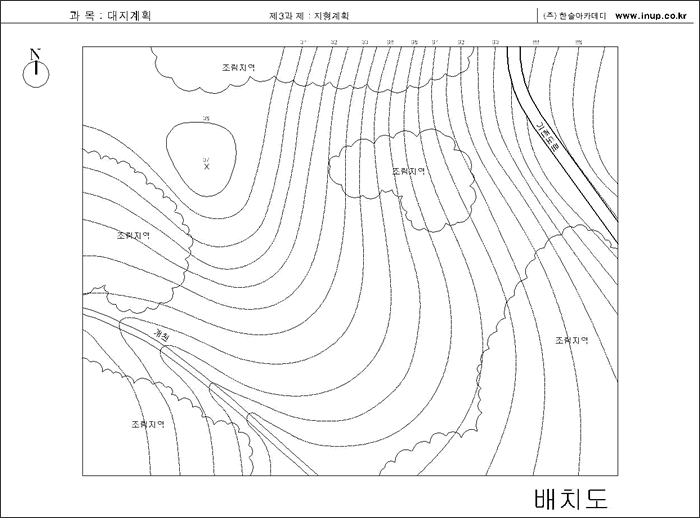

구릉과 개천 등이 있는 경사지형에 연수원을 건립하고자 한다. 답안지에 제시된 배치도에 아래의 사항들을 만족하는 부지조성과 진입로를 계획하시오.

2. 설계조건

⑴ 위치 : 준농림지역내 임야
⑵ 필요부지 및 규모
    ① 연수원 부지 : 40m x 60m
    ② 주차장 부지 : 20m x 40m
⑶ 차량진입도로의 폭은 6.0m로 하되 경사도는 1/10을 넘어서는
    아니된다.
⑷ 연수원 부지는 표고 +101.5m로 계획하며 평탄한 것으로 간주
    한다.
⑸ 주차장 부지의 평균지표면은 표고 +99.5m로 하며 부지내
   우배수를 위한 경사도는 최소 1/100로 계획한다.
⑹ 연수원 부지와 주차장 부지를 연결하는 계단(경사도 1/2
    이하) 을 계획하되, 그 폭과 길이는 임의로 정한다.
⑺ 변경된 구릉지의 경사도는 1/2을 넘어서는 아니된다.
⑻ 연수원 및 주차장 부지는 개천 중심에서 30m이상, 구릉 정상
    에서 30m이상 이격하여 조성한다.
⑼ 자연훼손을 최소화하며 옹벽설치는 없도록 한다.

3. 설계 주안점

⑴ 부지조성에 따른 성토량과 절토량은 가능하면 같도록 한다.
⑵ 배치도에 표시된 조림지역은 보존한다.
⑶ 우수가 원활하게 처리될 수 있도록 부지 주변의 지형을 조정
    한다.
⑷ 남동방향에 위치한 호수를 향하여 좋은 조망감을 확보하여야
    한다.
⑸ 차량진입도로에 우수가 흘러 들어가지 않도록 계획하여야
    한다.

4. 도면작성

⑴ 축척 : 1/1000
⑵ 연수원 부지, 주차장 부지, 연결계단, 차량 진입도로 등은
    실선으로 표시
⑶ 부지 및 차량진입도로 조성에 의해 조정된 등고선은 실선으로     표시
⑷ 배수방향은 화살표로 표시
⑸ 주차장 부지내에는 경사방향으로 화살표를 그리고, 최고점과
    최저점의 표고를 표시

5. 유의사항

⑴ 제도는 반드시 흑색연필로 한다.(기타는 사용금지)
⑵ 설계조건 이외의 현행 관계 법령은 고려치 않는다.
